Visitas:0 Autor:Editor del sitio Hora de publicación: 2023-11-17 Origen:Sitio

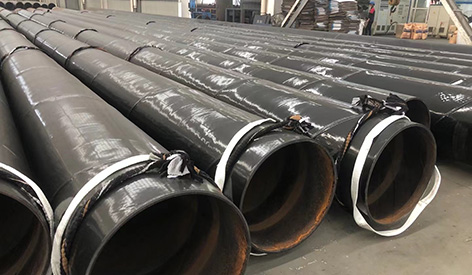

1. Bajo la condición de no afectar la soldadura de la boquilla, la longitud reservada del polvo epoxi al final de la capa de polietileno debe aumentarse adecuadamente para evitar la deformación anticorrosión 3PE causada por el largo tiempo de apilamiento de la boquilla. tubo de acero y la grave corrosión del metal del extremo de la tubería.
2. Cuando las tuberías anticorrosivas se apilan al aire libre durante un período prolongado, se deben cubrir los extremos de las tuberías para evitar que el agua de lluvia se corroa y provoque una corrosión grave en los extremos de las tuberías.
3. Si el período de construcción de la tubería es largo, se puede pintar pintura antioxidante soldable sobre el metal desnudo del extremo de la tubería para evitar que la capa anticorrosión 3PE se deforme debido a la corrosión durante el almacenamiento.
4. Controle estrictamente la calidad del pulido de la costura de soldadura reservada en el extremo de la tubería. El exterior de la ranura de polietileno en la soldadura es el mismo que el de las otras partes del cuerpo de la tubería. Mantenga el polvo epoxi por más de 20 mm para evitar que la parte inferior del polvo epoxi en la soldadura se corroa primero y cause que la capa anticorrosión 3PE se deforme.
Se debe prestar atención al pulido de las soldaduras de los extremos de las tuberías:
1) Desde el comienzo del pulido de la costura de soldadura hasta el chaflán de polietileno, debe haber una sección plana de la capa de polietileno de 10 a 20 mm sin exceso de altura de soldadura e igual que el cuerpo de la tubería para asegurar la extrusión y unión del polietileno. calidad de la ranura en el extremo del tubo.
2) El refuerzo de la costura de soldadura después del pulido debe estar lo más nivelado posible con el cuerpo de la tubería, y no debe haber ningún refuerzo obvio para evitar que el polvo epoxi se elimine al pulir el chaflán de la capa de polietileno.
3) El chaflán de la parte superior desnuda de la soldadura y la sección de transición del lugar reparado también deben ser los mismos que el chaflán de la capa de polietileno (≤30°) para que la fuerza de compresión del rodillo exprimidor pueda presionar uniformemente el polietileno. capa Para evitar que la capa de polietileno se doble debido a la mala adhesión de la capa anticorrosiva en la ranura.
5. El recubrimiento en polvo epoxi de la sección reservada puede retrasar la deformación del borde causada por la corrosión sólo cuando la protección está completa. El procesamiento del biselado de polietileno en los extremos de las tuberías domésticas se realiza mediante esmerilado con rueda de alambre de acero, lo que dañará el recubrimiento en polvo epoxi. En su lugar, se debe mecanizar el bisel y la capa inferior del filo de la cuchilla debe limitarse mediante un dispositivo para controlar la profundidad de corte de la herramienta, para no dañar el recubrimiento de polvo epoxi.
